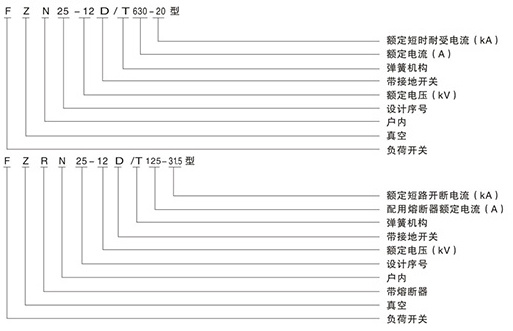

產品型號及其含義

主要用途

FZN25-12D型戶內交流高壓真空負荷開關和FZRN25-12D型戶內交流高壓真空負荷開關熔斷器組合電器是三相交流50Hz、12kV配電 系統的控制和保護裝置，廣泛使用于工礦企業及城市大樓配電站等場所。組合電器對變壓器等電氣設備的保護使用比斷路器更可靠，特別適合于環網、雙輻射供電單元和箱式變電站。

使用環境條件

1.周?chē)諝鉁囟?上限+40C;下限-25C (允許在-30C時儲運) .

2、海拔:≤1000m

3、空氣相對濕度:日平均值不大于95%，月平均值不大于90%

4、地震烈度:不超過8度

5、周?chē)諝獠皇芨g性或可燃性氣體、水蒸氣等明顯污染

6、無經常性剛烈振動場所

7、污穢等級; II級

結構特點

1、本產品采用真空滅弧室滅弧，性能穩定可靠，電壽命長，開斷次數高，關合、開斷能力強，操作維護簡便。

2、融開關本體與操動機構于一身，集隔離開關、負荷開關、接地開關于一體，結構緊湊，體積小。

3、直動式隔離斷口和真空滅弧室串聯布置，動、熱穩定電流參數高;獨特的按規定操作程序聯動，一次性完成操作。

4、錐型靜觸頭、絕緣罩及活門結構，徹底分開母線和負荷開關單元。

5、真空負荷開關、接地開關、活門、開關柜門，嚴格按“五防"機械聯鎖，防止誤操作，安全可靠。

6、彈簀儲能式的操作機構，可電動分合閘，也可手動分合閘操作，便于實現“三遙”要求。

7、分合閘操作電源可交直流兩用。

8、開關常規的型式為側裝右操作，也可根據用戶需求提供正面操作或左操作。

9、產品符合GB3804, GB16926等國家標準。
